АТС Avaya Definity CSI

Производитель: AVAYA Наличие: склад Количество: 2 шт Цена: 0.00 руб

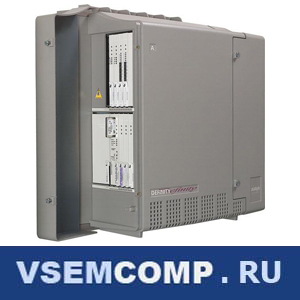

УПАТС, выпускаемая в компактном модульном пластиковом корпусе-шлюзе (Media Gateway CMC1 Compact Modular Cabinet), рассчитана на фиксирование на стене. Базовый шлюз модели содержит 8 свободных слотов и может быть расширен добавлением двух дополнительных шлюзов по 10 слотов до 28. Дополнительные корпуса коннектируются с основным посредством кабеля и устанавливаются около основного статива.

Общее число портов модели (600) гибко дифференцируется между абонентскими портами и портами соединительных линий. Конфигурация УПАТС Definity CSI способна включать до 16 внутренних абонентов и затем может быть расширена до 500, позволяя тем самым называть данную модель идеальным решением для малого и среднего бизнеса.

Корпус модели CSI может комплектоваться кроссировочными панелями, монтируемыми непосредственно к стенке статива. Соответственно использование подобных панелей делает конструкцию максимальна компактной и удобной в использовании.

DEFINITY CSI обеспечивает:

· Мощный RISC-процессор
· Поддержка до 40 000 Вызовов в Час Наибольшей Нагрузки (ВЧНН)
· Автоматическое распределение вызовов
· Автоматическая переадресация вызовов
· Объединенный телефонный справочник
· Конференц-связь с шестью абонентами
· Многолинейный телефон
· Логическое "распараллеливание"
· Цифровой 16-ти канальный автоинформатор на 128 объявлений
· Голосовая 6-ти канальная почта емкостью 30 часов

6297-CMC 6297-4S2
  Базовый комплект УПАТС DEFINITY CSI: компактный настенный корпус CMC, RISC-процессор MIPS, тоновый генератор, автоинформатор на 128 объявлений. Внешние линии: 16 аналоговых 2-х проводных или 1 цифровой канал Е1/ISDN-PRI или 8 линий ISDN-BRI. Внутренние абоненты: 24 цифровых, 24 аналоговых.

6297-CM2 6297-4S2
  Расширенный комплект УПАТС DEFINITY CSI: два корпуса СМС, компактный настенный корпус CMC, RISC-процессор MIPS, тоновый генератор, автоинформатор на 128 объявлений. Внешние линии: 24 аналоговых 2-х проводных или 1 цифровой канал Е1/ISDN-PRI или 16 линий ISDN-BRI. Внутренние абоненты: 48 цифровых, 72 аналоговых.

6297-EVC 6297-4S2
  Включает в себя базовый комплект УПАТС Definity CSI и дополнен голосовой почтой AUDIX (6 портов, 30 часов). Автоинформатор реализован на AUDIX.

6297-EV2 6297-4S2
  Включает в себя расширенный комплект Definity CSI и дополнен голосовой почтой AUDIX (6 портов, 30 часов). Автоинформатор реализован на AUDIX.

63400
 Статив расширения, корпус CMC (10 слотов)

УПАТС DEFINITY CSI - основные параметры модели

Максимальное число абонентских портов TD	500TD
Максимальное число портов соединительных линий	400
Количество одновременных разговоров	241
Производительность процессора	40 000 ВЧНН
Количество плато-мест	28
Размеры корпуса (ширина x высота x глубина), см	62.2x64.8x30
Вес, кг	22,7
Потребляемая мощность (один шлюз СМС1), ватт	310

Основные модули УПАТС DEFINITY CSI

TN747
  Модуль городских двухпроводных линий содержит 8 портов. Традиционно используется для соединения с городской АТС или с другой офисной АТС при отсутствии возможности организовать цифровой канал. В таком случае абонентский комплект городской (опорной) АТС используется как соединительная линия для Definity. Для городской станции порты модуля TN 747 имитируют работу телефонного аппарата - принимают вызывной сигнал (25 Гц, 80 В), замыкают шлейф в исходящем направлении, замыкают шлейф (600 Ом), транслируют ответ станции абоненту и передают набранные цифры в импульсном или тональном режиме. Однако использование этого модуля для подключения к городской АТС в качестве единственного средства оправдано лишь на небольших абонентских емкостях (примерно до 200 абонентов), за пределами этого количества желательно применять цифровые соединительные линии.

TN2464
  Модуль цифровых соединительных линий, иначе называемый Е1 или DS1 модуль, представляет 24 или 32 канала для связи с городской или офисной АТС в зависимости от типа выбранной сигнализации. Модуль TN2464 поддерживает следующие типы сигнализаций R2 (PULSE, DTMF, MFC), R1.5 (SHUTTLE, PULS, TONE), ISDN-PRI (EURO, Q-SIG). Необходимо отметить, что переход с одной сигнализации на другую осуществляется автоматически, программно, без какого-либо изменения аппаратной части. Взаимодействие с городской АТС через TN2464 наиболее предпочтительно, поскольку это позволяет экономить ресурсы корпуса и является экономически наиболее эффективным решением.

TN2199
  Трехпроводные физические соединительные линии, 4 порта. Плата разработана специально для России и стран бывшего СНГ. Поддерживает сигнализацию, батарейный набор и безынтервальный импульсный пакет многочастотным кодом по методу "2 из 6" (челнок).

TN760
  Модуль поддержки сигнализации типа E&M 1 и 5 (4 порта). Традиционно используется для соединения с мультиплексорами, которые обеспечивают интеграцию голосовых каналов в сети передачи данных или со спутниковыми системами.

TN2209
  Модуль взаимодействия с каналом тональной частоты (4 порта). Разработан специально для России и стран бывшего СНГ, поддерживает сигнализацию ДАТС-60 для сетей железных дорог и АДАСЭ для сетей электроэнергетического комплекса.

TN2185
  Модуль цифровых соединительных линий ISDN-BRI TRUNK (4 порта). Поддерживает соединение как с городской АТС, так и межстанционный интерфейс. Используется для высококачественной передачи речи с расширенным набором сервисов.

Абонентские модули

TN2793
  Аналоговые абонентские порты (24 порта на плату). Создан для подключения стандартного аналогового телефонного аппарата, поддерживает импульсный и тональный набор, максимальное расстояние, согласно документации (System Description), составляет 6 км 100 м при использовании витой пары диаметром 0,5 мм. Практика установки показывает, что реальное расстояние может достигать 12-13 км в зависимости от типа кабеля и условий его прохождения.

TN 2214
  Цифровые абонентские порты (24 порта). Подразумевают подключение цифровых телефонов производства AVAYA серий 8400, 9400, 6400, а также консоли оператора. 1,2 км - максимальное расстояние при использовании витой пары диаметром 0,5 мм.

TN556D
  Модуль ISDN-BRI (ANSI T1.605) (12 портов c 4 проводным S/T интерфейсом). Максимальное расстояние при использовании кабеля диаметром 0.65 мм составляет 1 км. Подключение терминальных устройств по стандарту ANSI T1.605. Модуль TN556 также дает возможность подключения двух телефонных аппаратов на один порт - всего 24 телефонных аппарата серии 8500.

TN2198
  Модуль ISDN-BRI, U (12 портов). Обеспечивает двухпроводный интерфейс U-типа к терминальному оборудованию ISDN. Максимальное расстояние при использовании витой пары диаметром 0,5 мм - 6,8 км. Преобразование двухпроводного интерфейса в 4-х проводной осуществляется с помощью преобразователя NT1.

Сервисные модули

TN750
  Модуль объявлений. Дает возможность записать до 128 объявлений суммарной длины в 8 мин. Модуль поддерживает 16 каналов доступа, и каждый канал может проигрывать любое объявление. К каждому каналу, в свою очередь, может быть подключено до 25 вызовов в модели SI и 256 в модели R. Соответственно, один модуль объявлений способен одновременно обслуживать 400 абонентов в модели SI и 4096 в модели R.

TN570
  Модуль расширения шины. Поддерживает связь основного статива с выносом, передавая голосовые каналы, пакеты данных и управляющие сигналы. Работает либо с аналогичным модулем, либо с модулем расширения узлового коммутатора посредством канала связи.

AUDIX Velosity 100x4
Система передачи сообщений голосовой почты, действующая как компонент сервера DEFINITY ECS. Эта многофункциональная схема, которая поддерживает 4 порта и 100 голосовых почтовых ящиков, способна не только отвечать на звонки, но и маршрутизировать вызовы, поддерживать персональные справочники и почтовые списки, звонить по заранее указанному номеру и делать многое другое. 4 основные функции, предусмотренные в системе: Коллективный автоответчик, Речевая почта, Автоматический секретарь, Аудиотекст.
